不銹鋼手搖式過濾器

不銹鋼手搖式過濾器設備結構與工作原理：
  不銹鋼手搖式過濾器構造為由骨質豬鬃毛刷（與尼龍刷比更具有強度高和耐高溫，耐腐蝕及耐老化的特性）及 不銹鋼部件組成，該部件穿過過濾器蓋，刷式裝置安裝在不銹鋼濾網內部，過濾器蓋外裝一簡便的手柄，只需輕輕轉動手柄，即能從濾網上刷除微粗雜質并通過污口排出，刷洗過程中水流不中斷，不必停機和拆卸過濾器清洗濾網，外殼為優質碳鋼簡體。

技術參數
工作壓力：≤1.0Mpa(如需更高的工作壓力，訂貨時請注明)
　壓力損力：≤0.015Mpa
　過濾精度：0.2~3.5mm精度范圍均可制造
 　最高工作溫度：≤100°C
不銹鋼手搖式過濾器 選型原則
1、進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。
4、過濾器材質：
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
 5、過濾器阻力損失計算
　水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa
 不銹鋼手搖式過濾器參數

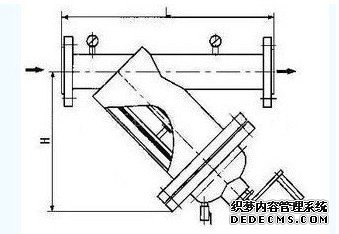

口徑 (mm)	最大流量(T/h)	手搖刷式Y型過濾器
		型號	Φ	L	L1	L2	L3	H	重量
50	19	HY-SYL-50	159	300	600	80	810	650	37
80	50	HY-SYL-80	159	300	600	80	810	660	37.5
100	80	HY-SYL-100	159	300	700	80	810	670	38
125	125	HY-SYL-125	219	350	750	80	820	680	40
150	180	HY-SYL-150	275	350	800	80	950	720	57
200	320	HY-SYL-200	325	525	850	80	1050	850	77
250	490	HY-SYL-250	377	650	900	80	1350	4050	130
300	710	HY-SYL-300	426	700	950	80	1740	1360	202.5
350	970	HY-SYL-350	478	820	1170	100	2350	1740	290
400	1500	HY-SYL-400	650	950	150	100	2460	1850	310
500	1950	HY-SYL-500	720	1100	1800	100	2500	1950	350

 新鄉市華豫濾器有限公司是專業的Y型過濾器、旋流除砂器、手搖刷式過濾器、反沖洗過濾器、全自動刷式過濾器、汽水分離器、籃式過濾器、漿液閥、閘閥、截止閥、旋塞閥等產品的生產企業。華豫濾器以質量求生存，把用戶當上帝，每一道工序有質量檢驗負責人，每個成品有質量檢驗負責人。可靠質量讓客戶放心。完善的售后服務讓客戶省心。用高質量的產品占領市場，用服務保住市場。聯系電話:0373-3547966手機:13462316714  QQ:2248467420  郵箱：xxhylq@163.com 網址：http://www.hnhyfm.com 聯系人：李剛 國內一流的品質、優質的服務來為您保駕護航!
