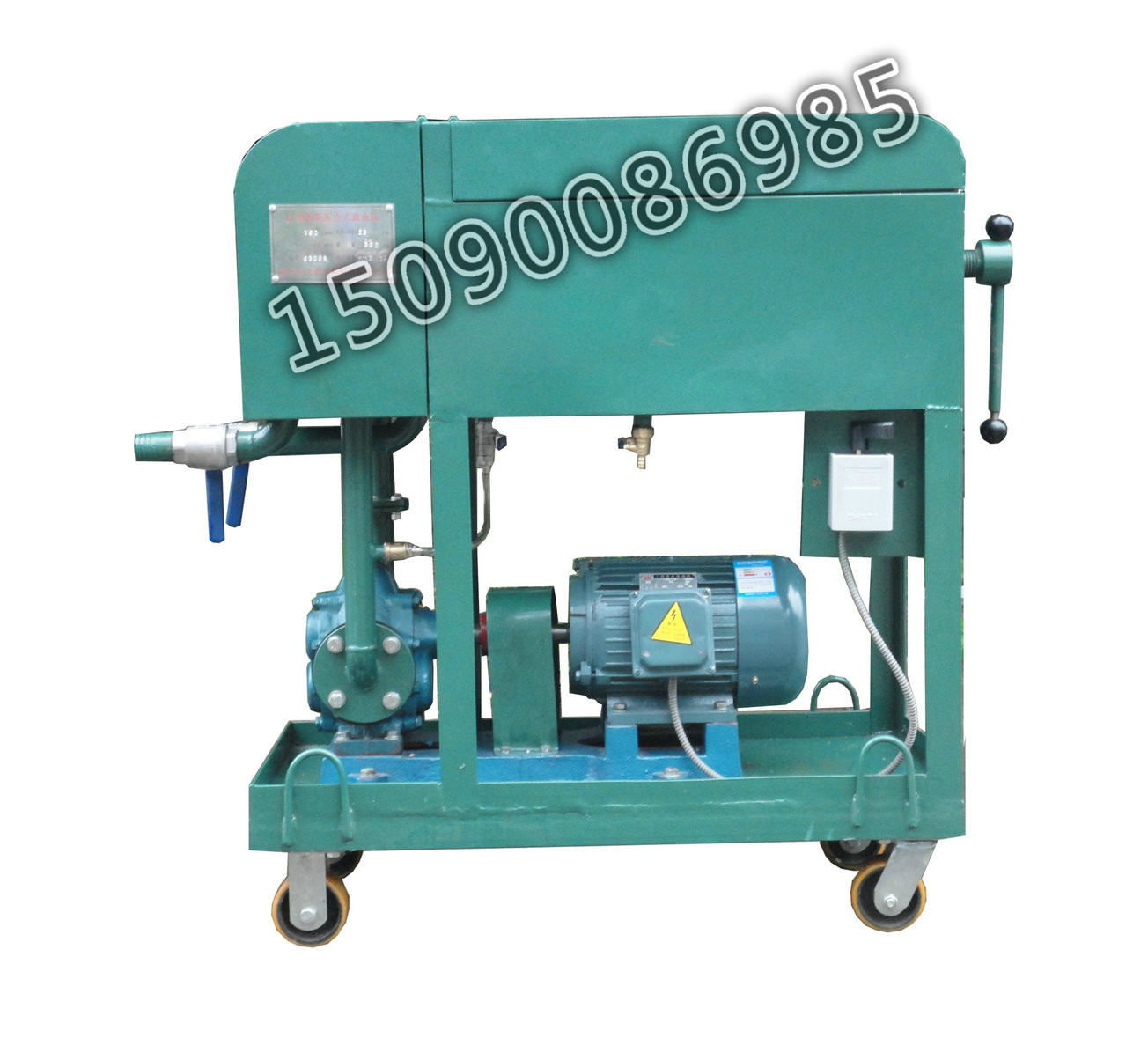

板框濾油機

　　一、用途

　　板框式濾油機專供電廠、變電所（站）、供電所、油庫（包括工廠油庫）及有關工廠企業對變壓器油、電容器油及各種絕緣材料油等油液進行過濾，驅除其水份和雜質，提高油液的耐壓強度，對液壓用油、潤滑油等，通過加溫，降低粘度的方法，亦可進行過濾，以使費油再生，節約能源。

　　二、系列參數表

　　名稱單位型號 YBLY為正常的濾油機，YBLY（B）防爆型，用在有防爆要求的場合。

　　YBLY-60AYBLY-90AYBLY-100AYBLY-130AYBLY-180AYBLY-200AYBLY-300A

　　YBLY-60BYBLY-90BYBLY-100BYBLY-130BYBLY-180BYBLY-200BYBLY-300B

　　額定流量L/min6090100130180200300

　　過濾面積平方米0.71.21.41.82.02.23.2

　　過濾壓力Pa2.5×105

　　過濾壓力Pa5.88×105

　　濾油粘度Cst≤47

　　過濾精度μm5

　　濾框數量塊8101113151620

　　濾板數量塊9111214161721

　　濾紙規格mm234X234300X300

　　濾框規格mm224X224280X280

　　電機型號/Y90S-4Y100L2-4

　　YB90S-4YB100L2-4

　　電機功率KW1.13.0

　　進口管徑寸1.5"2"

　　出口管徑寸1"1.5"

　　外形普通型mm950×430×6751070×490×770

　　防爆型mm950×430×7051070×490×800

　　配套產品電熱恒溫箱（用來烘干濾紙，現一般不用，而直接更換新濾紙。）

　　沖孔機213型（用來給濾紙打孔，隨機贈送）

　　舊型號LY-50LY-80LY-100LY-125LY-160LY-200LY-300

　　舊型號BASY-50BASY-80BASY-100BASY-125BASY-160BASY-200BASY-300

　　三、結構簡介

　　板框濾油機結構，是由齒輪泵、板框濾床底盤、電氣裝置、安全閥、油樣閥等部件組成；由電動機直接帶動齒輪轉動將油池中油液吸入初濾器、進入油泵，在齒輪泵的壓力下，將油液輸入濾床過濾，最后匯集到出油口輸出。安全閥是該機的保證裝置，能自動控制壓力，保證設備安全；回油閥能控制油盤中的油面高度民主，防止油液從油盤中溢出；油樣閥供取油液標樣之用。
